隔熱陶瓷片是指熱導系數低的陶瓷，氧化鋯陶瓷符合這項特點，可被作為隔熱用，下面科眾陶瓷廠給大家說說氧化鋯隔熱陶瓷片的成型方法介紹。

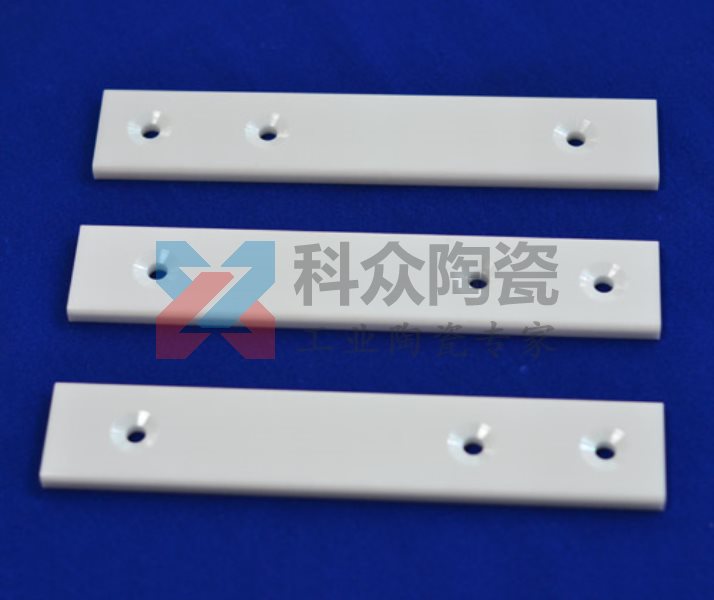

氧化鋯隔熱陶瓷片
氧化鋯隔熱陶瓷片的成型有干壓成型、等靜壓成型、注漿成型、熱壓鑄成型、流延成型、陶瓷注射成型、塑性擠壓成型、膠態凝固成型等。其中使用最廣泛的是注塑與干壓成型。
（1）氧化鋯隔熱陶瓷片注漿成型
注漿成型的成型過程包括物理脫水過程和化學凝聚過程，物理脫水通過多孔的石膏模的毛細作用排除漿料中的水分。

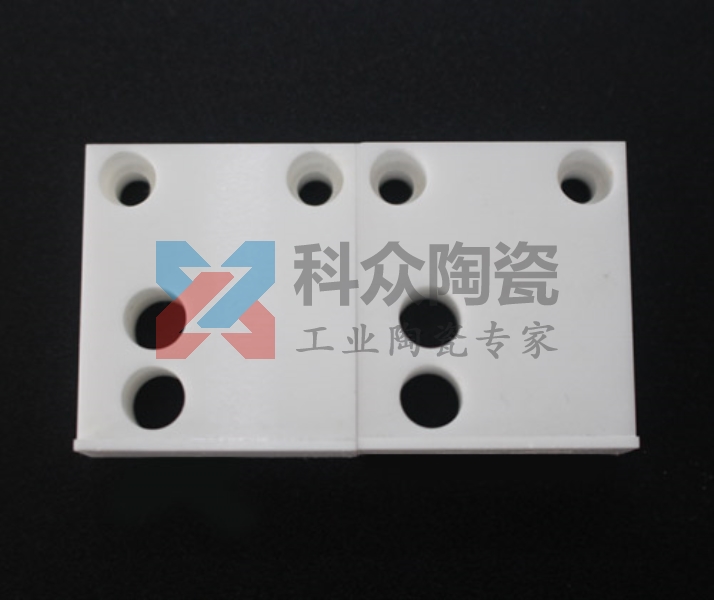

氧化鋯隔熱陶瓷板
化學凝聚過程是因為在石膏模表面CaSO4 的溶解生成的Ca2+提高了漿料中的離子強度，造成漿料的絮凝。在物理脫水和化學凝聚的作用下，陶瓷粉體顆粒在石膏模壁上沉積成型。
（2）氧化鋯隔熱陶瓷片熱壓注成型
熱壓注成型是在較高溫度下（60~100℃）使陶瓷粉體與粘結劑（石蠟）混合，獲得熱壓鑄用的料漿，漿料在壓縮空氣的作用下注入金屬模具，保壓冷卻，脫模得到蠟坯，蠟坯在惰性粉料保護下脫蠟后得到素坯，素坯再經高溫燒結成瓷。
熱壓注成型的生坯尺寸精確，內部結構均勻，模具磨損較小，生產效率高，適合各種原料。蠟漿和模具的溫度需嚴格控制，否則會引起欠注或變形，因此不適合用來制造大型部件，同時兩步燒成工藝較為復雜，能耗較高。
地址：http://m.skyjt.com/zixun/2354.html
本文“隔熱陶瓷片的成型方法介紹（多圖）”由科眾陶瓷編輯整理，修訂時間：2022-12-28 11:17:50
科眾陶瓷是專業的工業陶瓷加工生產廠家，可來圖來樣按需定制，陶瓷加工保證質量、交期準時！
有疑問請點擊咨詢客服
