氧化鋁陶瓷基板的特點及優勢介紹（圖）

氧化鋁陶瓷基板是一種用于大功率電力半導體模塊的械應力強，形狀穩定的特殊工藝板?？票娞沾墒且患覍I(yè)生產及加工工業陶瓷的廠家，包括氧化鋯陶瓷、氧化鋁陶瓷等。下面由科眾陶瓷來向大家介紹氧化鋁陶瓷基板有哪些特點和優越性。

氧化鋁陶瓷基板是陶瓷板的一種，氧化鋁陶瓷基板的特點有：

1、 應力強，形狀穩定；高強度、高導熱率、高絕緣性；結合力強，防腐蝕。

2、 較好的熱循環性能，循環次數達5萬次，可靠性高。

3、 與PCB板(或IMS基片)一樣可刻蝕出各種圖形的結構；無污染、無公害。

4、 使用溫度寬-55℃～850℃；熱膨脹系數接近硅，簡化功率模塊的生產工藝。

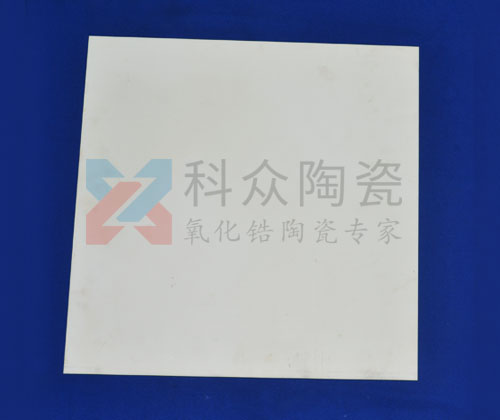

氧化鋁陶瓷基板

那氧化鋁陶瓷基板的優越性又有哪些呢？

A.瓷基板的熱膨脹系數接近硅芯片，可節省過渡層Mo片，省工、節材、降低成本；

B.焊層，降低熱阻，減少空洞，提高成品率；

C. 0.3mm厚的銅箔線寬僅為普通印刷電路板的10%；

D.的導熱性，使芯片的封裝非常緊湊，從而使功率密度大大提高，改善系統和裝置的可靠性；

E.型(0.25mm)陶瓷基板可替代BeO，無環保毒性問題；

F.大，100A電流連續通過1mm寬0.3mm厚銅體，溫升約17℃；100A電流連續通過2mm寬0.3mm厚銅體，溫升僅5℃左右；

G.低，10×10mm陶瓷基板的熱阻0.63mm厚度陶瓷基片的熱阻為0.31K/W ，0.38mm厚度陶瓷基片的熱阻為0.19K/W，0.25mm厚度陶瓷基片的熱阻為0.14K/W；

H.耐壓高，保障人身安全和設備的防護能力；

I.實現新的封裝和組裝方法，使產品高度集成，體積縮小。
