氧化鋯陶瓷磨削加工方法---ELID鏡面磨削技術

現在小米手機以采用氧化鋯陶瓷材料作為手機后蓋，那么其猶如鏡面的后蓋的是如何進行陶瓷加工的呢，其實就是采用ELID鏡面磨削技術，下面科眾陶瓷廠給大家介紹一下這項技術。

陶瓷材料特別是硬度較大的陶瓷材料如氧化鋯陶瓷等素來便是“加工困難戶”，以致陶瓷精密元件的加工費用占到成本的30%-60%，有的甚至高達90%。因此探索陶瓷材料的精密、高效、低成本加工方法就顯示尤為重要。

ELID鏡面磨削技術

在線電解修整（Electrolyticin-processdressing，ELID）鏡面磨削技術是一種低成本高效率的超精密鏡面加工技術，廣泛應用工程陶瓷、硬質合金、光學玻璃、玻璃陶瓷、單晶硅等超精密陶瓷加工領域中。對于硬脆材料及難加工材料,ELID鏡面磨削技術作為一種高效的鏡面加工技術,將取代傳統的研磨拋光工藝進行精密鏡面加工。其工作原理見下圖及下文解析。

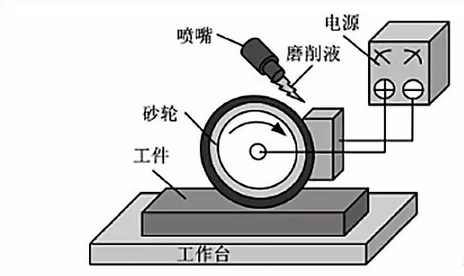

 平面磨削ELID基本原理裝置示意圖

ELID磨削加工原理：如上圖所示，電源正極通過電刷連接到導電砂輪的中心(這可減少電刷的磨損)，而電源負極安裝到砂輪表面相應的位置，砂輪與負極的間隙在0.1~0.3mm范圍內調整，噴嘴中噴出的具有電解功能的磨削液充滿正負極間隙之間，在直流脈沖電源的作用下，使整個系統保持電解的狀態，使電解砂輪表面的結合劑溶解，自動去除結合劑，露出掩埋的磨粒，這種修整持續進行，保證在加工過程中砂輪始終有突出的磨粒用以維持砂輪的鋒利狀態，從而使工件表面能有效地達到鏡面效果。

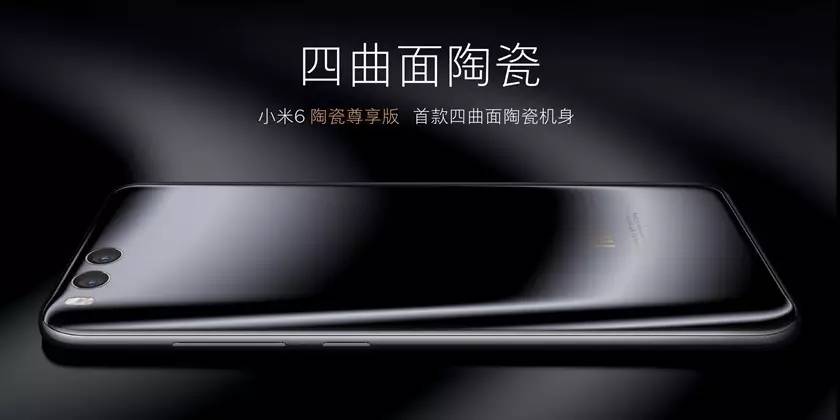

小米手機后蓋

此項技術被小米手機運用，其通過氧化鋯ELID磨削加工將氧化鋯陶瓷打造為手機陶瓷鏡面后蓋。這項技術還可用于加工各類高科技精密陶瓷
