95氧化鋁陶瓷片的電性能（多圖）

氧化鋁陶瓷是一種很好的絕緣材料，氧化鋁有很多種，如99,95等。今天科眾氧化鋯陶瓷廠家給大家具體講講95氧化鋁陶瓷片的電性能。

 1、95氧化鋁陶瓷片體積電阻率：
 95氧化鋁陶瓷片體積電阻率pv是指試樣體積電流方向的直流電場強(qiáng)度與該處電流密度的比值。

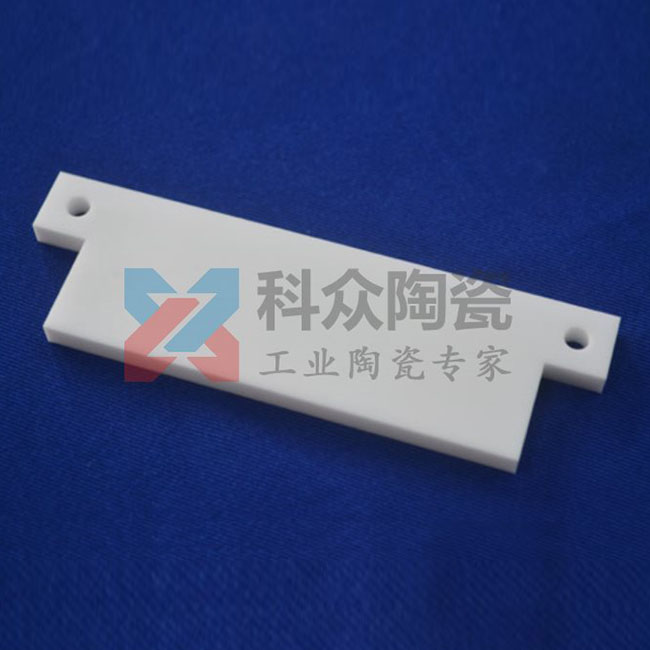

異形95氧化鋁陶瓷片

pv＝EV/jv(Ω CM),公式中，EV為直流電場強(qiáng)度，jv為電流密度。95氧化鋁陶瓷片是一種優(yōu)良的絕緣產(chǎn)品，體積電阻率pv很高。

國標(biāo)GB/T5593－1999中規(guī)定，溫度100℃時，pv≥1×1013Ω CM；溫度300℃時，pv≥1×1010Ω CM；溫度500℃時，pv≥1×108Ω CM。

實際上，目前95氧化鋁陶瓷片的體積電阻率比上面的規(guī)定要高出1-2個數(shù)量級。測試體積電阻的設(shè)備通常用高阻計。

  2、95氧化鋁陶瓷片擊穿強(qiáng)度：
 95氧化鋁陶瓷片產(chǎn)品擊穿強(qiáng)度是指在外加直流電作用下材料發(fā)生的改變，主要由內(nèi)部結(jié)構(gòu)變化引起。

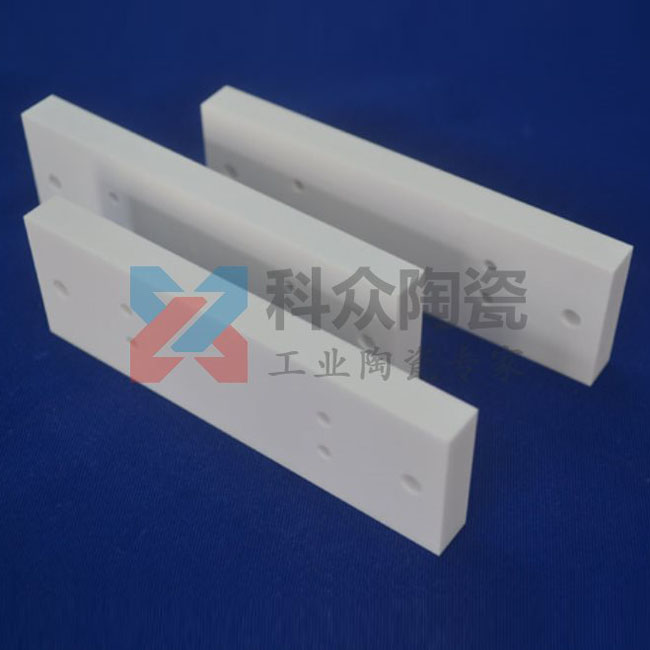

精加工95氧化鋁陶瓷板片

當(dāng)直流電強(qiáng)度高到一定值后，就促進(jìn)材料內(nèi)部結(jié)構(gòu)發(fā)生改變，出現(xiàn)擊穿。

國標(biāo)GB/T5593－1999規(guī)定，95％氧化鋁陶瓷（AL2O3）是在直流情況下進(jìn)行耐壓試驗，當(dāng)在試樣上施加直流電壓，使試樣出現(xiàn)擊穿，擊穿電壓值與試樣的平均厚度之比稱為直流擊穿強(qiáng)度，單位：KV/MM。

國標(biāo)GB/T5593－1999規(guī)定要>18KV/MM。實際上我們生產(chǎn)的95氧化鋁陶瓷片一般可達(dá)到30-40KV/MM。
